Cấu hình NAT trên router cisco

  Hiểu một cách đơn giản NAT (Network Address Translation) nhầm thay đổi địa chỉ IP này sang IP khác cho phù hợp để thực hiện trao đổi dữ liệu qua mạng.

  VD: Khi một máy tính đi ra internet, trên mỗi modem chúng ta có một địa chỉ IP thật, và chỉ có địa chỉ này mới thực hiện việc trao đổi dữ liệu qua mạng internet, trong trường hợp này, các ip bên trong muốn tham gia vào internet thì phải tiến hành NAT ip máy tính mạng trong trở thành ip thật của modem.

  Hay cũng có thể áp dụng trong các mô hình khác tùy thuộc vào ý đồ của người thiết kế mạng.

  Để dễ hình dung tôi giả định chúng ta có các kết nối giữa hai cty A và B theo sơ đồ bên dưới

Hình 1

  Theo Hình 1 chúng ta có 2 công ty A và công ty B là đối tác của nhau

  Vì một lý dó nào đó, máy PC0 ( 192.168.1.24 ) và PC ( 1192.168.1.23 ) của công ty A cần truy cập vào máy tính PC2 (172.18.15.15) của công ty B, nhưng theo quy hoạch của công ty B thì chỉ cho ip đối tác có dãy là 172.28.1.0/24 được phép truy cập.

  Và ở công ty A thì cũng có máy PC4(172.18.15.15) trùng với địa chỉ máy PC2 của cty B

Giải pháp:

  Là admin của công ty A, admin đưa ra giải pháp như sau:

  Bước 1 là thỏa thuận để đạt được kết nối sao cho 2 router của 2 công ty thông mạng được với nhau

  Bước 2 tiến hành Nat ip 192.168.1.24, 192.168.1.23 thành ip thuộc dãy 172.28.1.0 để hợp lệ truy cập vào công ty B, nhưng cũng đồng thời cũng phải tiến hành Nat ip 172.18.15.15 của công ty B thành một ip khác để tránh trùng với PC4 của công ty A, ở bài lap này tôi NAT ip 172.18.15.15 thành một ip của dãy 172.17.1.0. Xem bảng ip NAT sau:

Công Ty A

Công Ty B

Inside local

Inside global

Outside local

Outside global

192.168.1.24

172.28.1.14

172.17.1.15

172.18.15.15

192.168.1.23

172.28.1.13







Tiến hành  cấu hình

Trước tiên chúng tao setup bước 1 để chuẩn bị Nat

Cấu hình để router0 và router1 thông nhau, trên router1 đặt access list chỉ cho ip 172.28.1.0 đi vào



Router0

Router1

Cấu hình công Wan

interface FastEthernet0/0

ip address 10.1.1.1 255.255.255.252

duplex auto

speed auto

interface FastEthernet0/0

ip address 10.1.1.2 255.255.255.252

ip access-group AccessIn in

duplex auto

speed auto

Cấu hình cổng Lan (vì có nhiều Vlan, nên cấu hình subinterface)









Access list

interface FastEthernet0/1

no ip address

duplex auto

speed auto

!

interface FastEthernet0/1.1

encapsulation dot1Q 1 native

ip address 192.168.1.254 255.255.255.0

!

interface FastEthernet0/1.801

encapsulation dot1Q 801

ip address 172.28.1.254 255.255.255.0

!

interface FastEthernet0/1.802

encapsulation dot1Q 802

ip address 172.18.15.254 255.255.255.0

!

interface FastEthernet0/1

ip address 172.18.15.254 255.255.255.0

duplex auto

speed auto





ip access-list extended AccessIn

permit ip 172.28.1.0 0.0.0.255 any

deny ip any any

Cấu hình route

ip route 172.18.15.0 255.255.255.0 10.1.1.2

ip route 192.168.1.0 255.255.255.0 10.1.1.1

ip route 172.28.1.0 255.255.255.0 10.1.1.1



Cấu hình vlan trên switch0 ở công ty B

Tạo vlan 801, 802, gán các port kết nối pc vào vlan



Switch 0





interface FastEthernet0/21

switchport access vlan 802

switchport mode access

!

Gán port cho PC4 vào vlan 802



interface FastEthernet0/22

switchport access vlan 801

switchport mode access

!

Gán port cho PC3 vào vlan 801



interface FastEthernet0/23

switchport mode access

!

interface FastEthernet0/24

switchport mode access

!

Mặc định port cho PC0,PC1 là vlan 1



Đặt các ip cho PC theo mô hình ở hình 1

Tiến hành Nat như sau:

Có 3 kiểu NAT, static, dynamic, và nat overload

Static NAT

Trên router0



Router0

Ghi chú

NAT

ip nat inside source static 192.168.1.24 172.28.1.24

ip nat inside source static 192.168.1.23 172.28.1.23

Nat ip 192.168.1.24 thành 172.28.1.24



Nat ip 192.168.1.23 thành 172.28.1.23

ip nat outside source static 172.18.15.15 172.17.1.15

Nat ip của công ty B (172.18.15.15) thành 172.17.1.15

Route

ip route 172.17.1.0 255.255.255.0 10.1.1.2

Muốn thấy mạng  172.17.1.0/24 thì đến ip 10.1.1.2 trên router của công ty B

Đặt Nat inside vào cổng LAN

interface FastEthernet0/1.1

encapsulation dot1Q 1 native

ip address 192.168.1.254 255.255.255.0

ip nat inside



Đặt NAT outside vào cổng WAN

interface FastEthernet0/0

ip address 10.1.1.1 255.255.255.252

ip nat outside

duplex auto

speed auto



Trên router1 chỉ them dòng route



Router1

Ghi chú

Route

ip route 172.28.1.0 255.255.255.0 10.1.1.1

Muốn thấy mạng  172.28.1.0/24 thì đến ip 10.1.1.1 trên router của công ty A



Kiểm tra

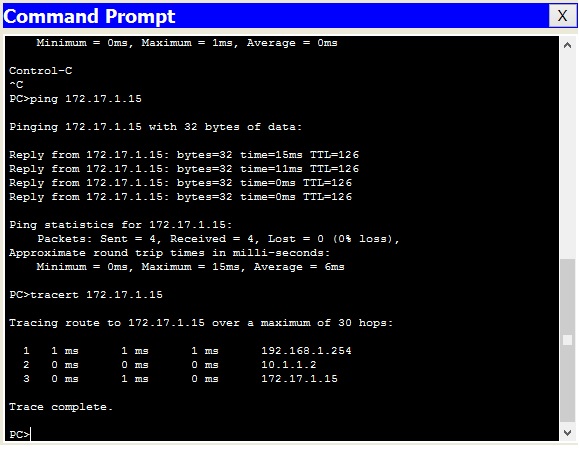

Từ PC0 tiến hành ping vào PC2 lúc này công ty A xem PC2 của công ty B có ip là 172.17.1.15

Hình 2

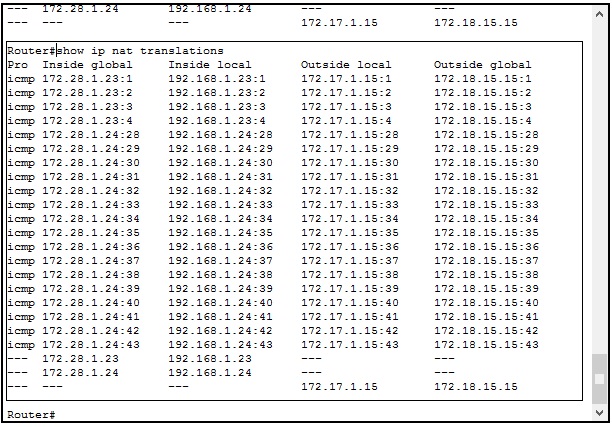

Xem bảng NAT trên router0



Hình 3

Theo hình này ta thấy trên Router0:

Ip 192.168.1.23 khi ra ngoài sẽ trở thành ip 172.18.1.23

Ip 192.168.1.24 khi ra ngoài sẽ trở thành ip 172.28.1.24

IP từ công ty B 172.18.15.15 khi đi vào router0 sẽ trở thành 172.17.1.15

  Chúng ta đã hiểu được phần nào về NAT, đối với static NAT, thì mỗi ip sẽ được gán thành một ip, nên nếu đối tác không cấp đủ số máy mà chỉ cấp 1 ip mà chúng ta lại có nhu cầu nhiều máy tính thay phiên (không kết nối đồng thời)kết nối vào máy của đối tác thì không đủ số lượng. Để giải quyết vấn đề này chúng ta phải tiến hành cấu hình Dynamin NAT

NAT Dynamic

  Tạo pool là dãy ip sẽ được gán cho ip lớp mạng local

Router(config)# ip nat pool net1 172.28.1.24 172.28.1.24 netmask 255.255.255.255

  Tạo accesslist cho phép dãy ip local xác định nào đó đi được nat

Router(config)# access-list 1 permit host 192.168.1.23

Router(config)# access-list 1 permit host 192.168.1.24

  Nat dãy ip ở access list 1 vào net1

Router(config)# ip nat inside source list 1 pool net1

  Chúng ta tiến hành kiểm tra bằng cách ping và xem bản nat trong router bằng lệnh

Router# show ip nat translations

  Nhận thấy rất rỏ rằng 2 PC không thể nào ping vào PC2 của công ty B cùng một lúc, lý do là đối với dynamic thì trong một lúc nếu ta định nghĩa pool là một dãy  gồm 10 ip thì ở công ty A cùng một lúc chỉ có 10 máy tính được nat thành 10 ip trong pool, nếu muốn nhiều hơn 10 PC cùng lúc sẽ thất bại, và để giải quyết vấn đề này, chúng ta tiếp tục với một cách cấu hình NAT overload sau

NAT overload

  Cũng cấu hình định nghĩa pool và accesslist như dynamic

  Nhưng khi tiến hành NAT thì thêm chữ overload như sau:

Router(config)# ip nat inside source list 1 pool net1 overload

  Tiến hành kiểm tra, từ 2 máy PC0 và PC1 ở công ty A, chúng ta ping 172.17.1.15 (ip sau khi nat) của công ty B

  Xem bản NAT bằng lệnh

Router# show ip nat translations

Pro Inside global Inside local Outside local Outside global

icmp 172.28.1.24:17 192.168.1.23:17 172.17.1.15:17 172.18.15.15:17

icmp 172.28.1.24:18 192.168.1.23:18 172.17.1.15:18 172.18.15.15:18

icmp 172.28.1.24:19 192.168.1.23:19 172.17.1.15:19 172.18.15.15:19

icmp 172.28.1.24:20 192.168.1.23:20 172.17.1.15:20 172.18.15.15:20

icmp 172.28.1.24:26 192.168.1.24:26 172.17.1.15:26 172.18.15.15:26

icmp 172.28.1.24:27 192.168.1.24:27 172.17.1.15:27 172.18.15.15:27

icmp 172.28.1.24:28 192.168.1.24:28 172.17.1.15:28 172.18.15.15:28

--- --- --- 172.17.1.15 172.18.15.15

  Chúng ta thấy ip của PC0 và PC1 được NAT thành 172.28.1.24

  Đối với Nat overload thì chúng ta dễ thấy trong cấu hình để ip local đi ra ngoài Internet



  Tôi có giả lập và cấu hình trên Cisco Packet Tracer, bạn nào cần thì mail cho mình, mình sẽ gởi file!

  Nếu phát hiện sai sót xin vui lòng gởi mail cho mình, xin cảm ơn!
