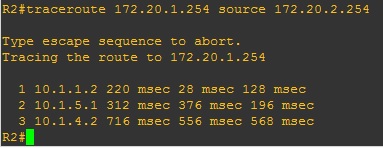

Xét mô hình như hình vẽ Để từ ip 172.20.2.254(R2) đến ip 172.20.1.254(R1) theo sơ đồ có 2 hướng, 1 và 2. Trong trường hợp này chúng ta cấu hình static route theo độ ưu tiên cho hướng 1 chính và hướng 2 sẽ là backup Giả sử kết nối giữa R1 và R5 down lúc này trạng thái các cổng trên router R2,R3 vẫn up, nên R2,R3 vẫn đẩy gói tín theo luồng 1, kết quả sẽ không đến đích được. Để giải quyết vấn đề này, chúng ta có thể cấu hình theo dạng Tunnel. Nhưng mục đích của bài này là nói về tracking với Ip sla. Ý tưởng của Tracking ip sla là sẽ thực hiện ping từ cổng f0/1 (R2) đến cổng fa0/0 (R3) theo chu kỳ được định nghĩa, nếu thành công gói tin sẽ đi theo luồng 1, nếu down sẽ chuyển qua luồng 2. Phải đảm bảo trên router ip 10.1.1.1 (R2) và ip 10.1.4.2(R3) thấy nhau. Trước tiên chúng ta cấu hình route bình thường như sau: Trên R2 | interface Loopback1 ip address 172.20.2.254 255.255.255.0 ! interface FastEthernet0/0 ip address 10.1.2.1 255.255.255.252 duplex auto speed auto ! interface FastEthernet0/1 ip address 10.1.1.1 255.255.255.252 duplex auto speed auto ! ip route 10.1.4.0 255.255.255.252 10.1.1.2 ip route 172.20.1.0 255.255.255.0 10.1.1.2 10 ip route 172.20.1.0 255.255.255.0 10.1.2.2 50 | Trên R1 | interface FastEthernet0/0 ip address 10.1.5.2 255.255.255.252 duplex auto speed auto ! interface FastEthernet0/1 ip address 10.1.1.2 255.255.255.252 duplex auto speed auto ! ip route 10.1.4.0 255.255.255.252 10.1.5.1 ip route 172.20.1.0 255.255.255.0 10.1.5.1 ip route 172.20.2.0 255.255.255.0 10.1.1.1 ! | Trên R5 | interface FastEthernet0/0 ip address 10.1.5.1 255.255.255.252 duplex auto speed auto ! interface FastEthernet1/0 ip address 10.1.4.1 255.255.255.252 duplex auto speed auto ! ip route 10.1.1.0 255.255.255.252 10.1.5.2 ip route 172.20.1.0 255.255.255.0 10.1.4.2 ip route 172.20.2.0 255.255.255.0 10.1.5.2 ! | Trên R3 | interface Loopback1 ip address 172.20.1.254 255.255.255.0 ! interface FastEthernet0/0 ip address 10.1.4.2 255.255.255.252 duplex auto speed auto ! interface FastEthernet0/1 ip address 10.1.3.2 255.255.255.252 duplex auto speed auto ! interface FastEthernet1/0 no ip address shutdown duplex auto speed auto ! ip route 10.1.1.0 255.255.255.252 10.1.4.1 ip route 172.20.2.0 255.255.255.0 10.1.4.1 10 ip route 172.20.2.0 255.255.255.0 10.1.3.1 50 | Trên R4 | interface FastEthernet0/0 ip address 10.1.2.2 255.255.255.252 duplex auto speed auto ! interface FastEthernet0/1 ip address 10.1.3.1 255.255.255.252 duplex auto speed auto ! ip route 172.20.1.0 255.255.255.0 10.1.3.2 ip route 172.20.2.0 255.255.255.0 10.1.2.1 ! | Từ R2 tiến hành traceroute đến 172.20.1.254

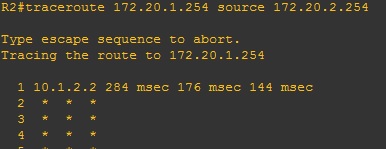

Shutdown cổng f0/1 và tiến hành tracerout lại
Ta nhận thấy R2 đã chuyển route qua luồng 2 nhưng lại rớt. Nguyên nhân là do trên R3 vẫn vẫn giữ route qua luồng 1 và không phản hồi lại cho R3 Chúng ta thử shut f0/0 trên R3, và tiến hành tracert từ R2 lại.

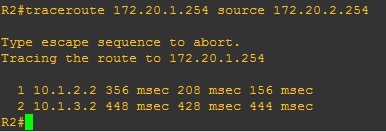

Bây giờ lại khác, Luồng 2 đã hoạt động, do trên R3 cũng đã phản hồi đúng luồng. Nguyên nhân phản hồi không đúng luồng là do cổng của 1 trong 2 router không chuyển qua trạng thái down và Router không nhận biết được luồng 1 đã down Để giải quyết vấn đề này chúng ta cấu hình tracking với sla như sau No shut lại các cổng trên R2,R3 Cấu hình trên R2 | R2(config)#ip sla 1 R2(config-ip-sla)#icmp-echo 10.1.4.2 source-interface f0/1 (ping đến ip 10.1.4.2 từ cổng fa0/1) R2(config-ip-sla-echo)#frequency 10 (chu kỳ 10s một lần) R2(config)#ip sla schedule 1 start-time now life forever (thực hiện ngay và luôn luôn) R2(config)#track 10 rtr 1 (đưa sla 1 vào track 10) | Chỉnh lại phần route trên R2 như sau | R2(config)#no ip route 172.20.1.0 255.255.255.0 10.1.1.2 10 R2(config)#ip route 172.20.1.0 255.255.255.0 10.1.1.2 10 track 10 | Cấu hình tương tự trên R3 | R3(config)#ip sla 1 R3(config-ip-sla)#icmp-echo 10.1.1.1 source-interface f0/0 R3(config-ip-sla-echo)#frequency 10 R3(config)#ip sla schedule 1 start-time now life forever R3(config)#track 10 rtr 1 | Chỉnh lại phần route trên R3 như sau: | R3(config)#no ip route 172.20.2.0 255.255.255.0 10.1.4.1 10 R3(config)# ip route 172.20.2.0 255.255.255.0 10.1.4.1 10 track 10 | Kiểm tra lại hoạt động

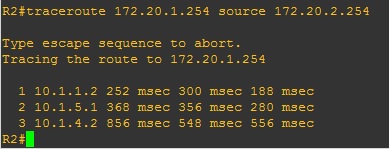

Đi luồng 1 Shut down cổng fa0/0 trên R5 Ta nhận thất các cổng trên R2 và R3 trạng thái vẫn up. Kiểm tra lại hoạt động. Đã chuyển luồng 2 như mong muốn. Vậy là chúng ta đã cấu hình xong phần nầy.
|
